電纜路徑的音頻感應探測法

音頻感應探測法測量原理

用信號發生器在電纜始端向被測電纜輸入音頻信號電流，利用接收線圈在地面上接收磁場信號，在線圈中產生出感生電動勢，信號放大后，通過耳機、指針或其他方式進行監視。隨著接收線圈的移動，信號的大小發生變化，由此，可判斷出電纜路徑。路徑探測儀一般都是使用耳機監聽信號的幅值，所以根據探測時音響曲線的不同，探測方法分為音谷法和音峰法。下面針對相地接線方式分別介紹這兩種測試方法，相地連接時地面上的磁場分布見圖6.3。

(1) 音谷法

如圖6.6，使磁棒線圈軸線垂直于地面，慢慢移動，在線圈位于電纜正上方且垂直于電纜時，磁力線與線圈平面平行，沒有磁力線穿過線圈，線圈內無感應電動勢產生，耳機中聽不到聲響。然后將磁棒先后向兩側移動，就有一部分磁力線穿過線圈，產生感生電動勢，耳機中開始聽到音頻響聲。隨著磁棒緩慢移動，聲響逐步變大，當移動到某一距離時，響聲最大，再往遠處移動，響聲又逐漸減弱。在電纜附近，聲響與其位置關系形成一馬鞍形曲線，曲線谷點所對應的測試位置即電纜所經過的路徑。

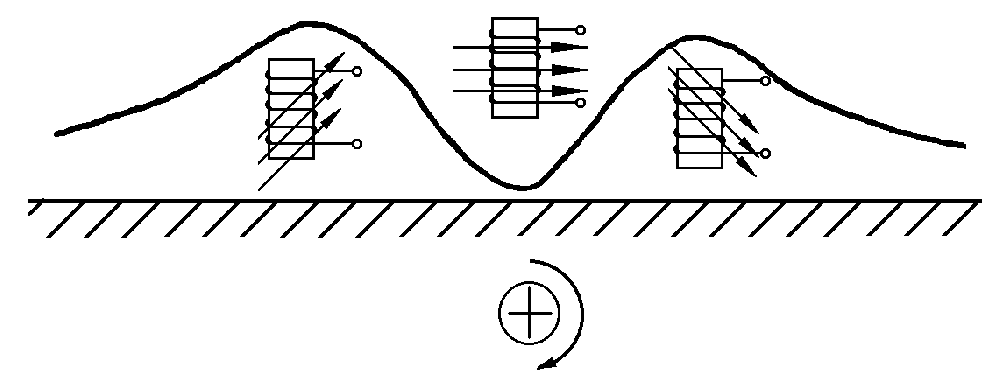

圖6.6  用音谷法探測電纜路徑位置

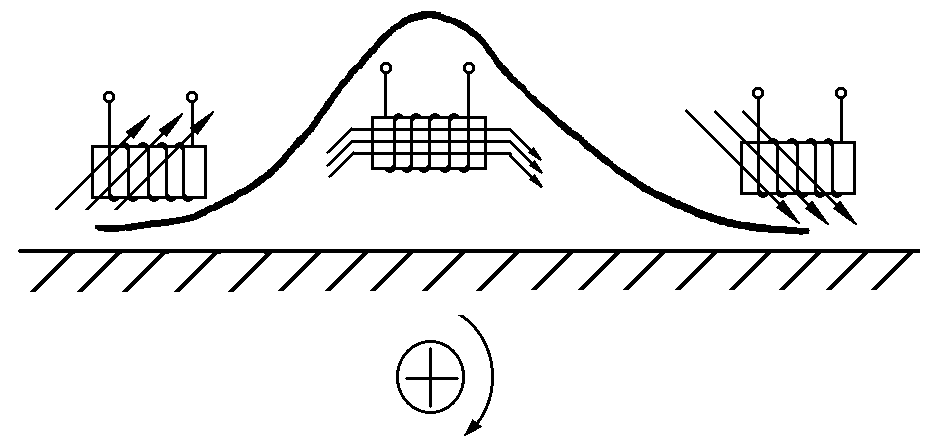

圖6.7  用音峰法探測電纜路徑

(2) 音峰法

如圖6.7，使磁棒線圈軸線平行于地面，做慢慢移動，在線圈位于電纜正上方時，耳機中聽到的聲響最大。此時穿過線圈的磁力線最多。然后將磁棒先后向兩側慢慢移動，穿過線圈的磁力線逐漸減少，響聲逐漸減弱。在電纜附近，聲響與其位置關系形成一鐘形曲線，曲線的峰頂所對應的測試位置即電纜所經過的路徑。
