電力電纜外護層絕緣故障的測尋-測距

電纜外護層絕緣損壞后，可先采用電橋法、低壓脈沖反射法或壓降法進行粗略測距。由于信號是加在金屬護層外皮與大地之間，低壓脈沖在傳播過程中損耗較大，低壓脈沖法測量距離有限，實際應用中應注意。

下面介紹如何用壓降比較法粗測電纜護層絕緣的故障。

在圖7.9中，將電源開關置于“I”的位置，調節直流電源E，使微安表有一定示值；而后，再將K扳至“II”位置，調節電源E，使微安表的示值與K在“I”位置時相等。此時，可根據下式求出故障點到測試端的距離x：

式中  L--故障電纜的全長；

      U1--開關K在“I”位置時電壓表的示值，即故障點到測量端的電壓；

      U2--開關K在“II”位置時電壓表的示值，即故障點到遠端的電壓。

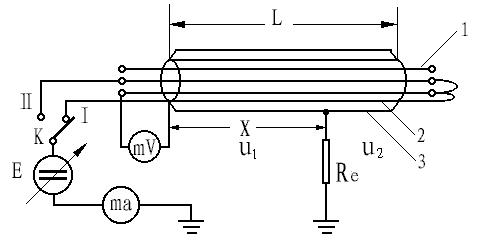

圖7.9  用壓降比較法測尋護層絕緣故障的接線

1-電纜三芯；2-電纜鉛（鋁）包；3-電纜護層絕緣
