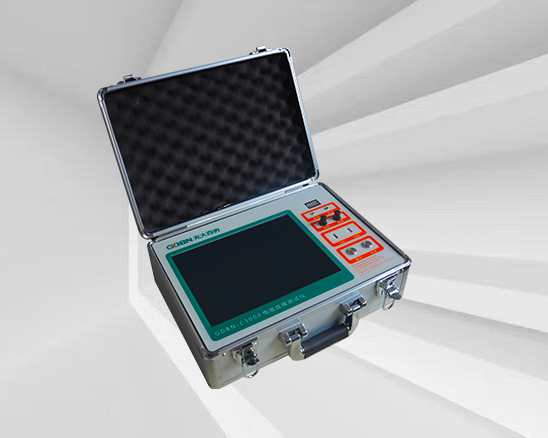

電纜故障測試儀是如何查找電纜走向和估測電纜埋設深度的呢？

將測試系統輸出電纜芯線接電纜的一相，地線接電纜地線（鉛包）。（如果故障相的電阻值很低，可在輸出地線和電纜地線間串接一個幾百歐姆的電阻。）先將輸出電位器調到最小，打開電源再將幅度旋鈕調整到適當?shù)奈恢茫藭r儀器輸出一個15KHZ正弦信號，此信號在電纜周圍產生電磁場，調整路徑信號接收器的“音量”和“微調”旋鈕，使耳機里的聲音清晰、悅耳，即可尋測電纜路徑和估測電纜埋設的深度。

 1、尋測電纜路徑

 當探棒處于電纜上方B點時，探棒的線圈與電場平行，線圈沒有切割電力線，線圈中的感應電流小，這時耳機中幾乎沒有聲音。而當探棒在A點或者C點時，耳機中的聲音較大。

 由聲音較小的點所連成的線即為電纜的路徑。

 2、估測電纜埋設深度

 將探棒在電纜上方B點右傾斜45○，然后垂直于電纜走向后退，當退到A點時，探棒正對電纜，此時耳機的聲音較小。

 B點到A點的距離，也就是向后退的距離即為電纜埋設的深度。
