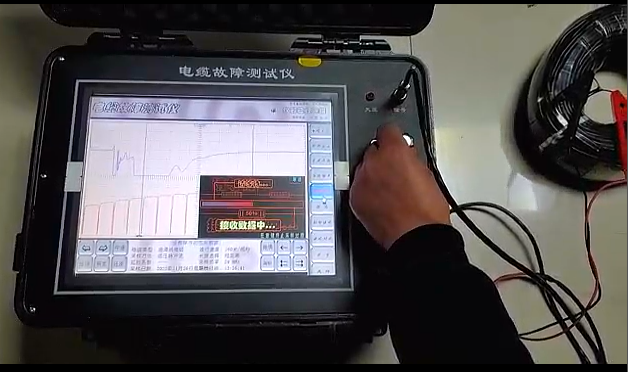

下面給你一套最直觀、現場直接對照用的電纜故障波形示意圖 + 判讀要點，不用專業軟件，看圖就能學。
一、低壓脈沖法波形（最基礎）
短路 / 低阻故障波形
┌───┐ │ │ ──────┘ └───────────────┬───┬─── │ │ └───┘ 發射脈沖(正) 故障點反射(負) 末端反射
特征：發射向上，故障反射向下
判讀：第一個負脈沖就是故障點
光標：起點→發射上升沿；終點→反射下降沿
2. 開路 / 斷線故障波形
┌───┐ ┌───┐ │ │ │ │ ──────┘ └───────┘ ┘──────── 發射脈沖(正) 故障點反射(正) 末端反射
特征：發射向上，故障反射也向上
判讀：第一個正反射就是故障點
3. 電纜完好（無故障）波形
┌───┐ ┌───┐ │ │ │ │ ──────┘ └───────────────────────┘ ┘ 發射脈沖 末端反射（全長）
中間無明顯反射，只有末端一個反射
二、沖閃法（高壓閃絡）高阻故障波形
典型高阻故障波形：
┌───┐ │ │──┐ ──────┘ ┘ │ ┌───┐ └─────────────┘ ┘ 發射波 故障反射（帶小下凹） 末端反射
核心特征：反射脈沖前面帶一個小下凹（負反沖）
判讀口訣：看到小坑，坑的位置就是故障點
光標：卡在小下凹下降沿與基線交點
三、二次脈沖法（最清晰、新手專用）
同時顯示兩根波形：
完好相波形：一條平滑線，只在末端有反射
故障相擊穿波形：在故障點位置突然 “掉下去” 一個負峰
完好相： ────────────────────────┬── 末端反射 故障相： ────────┬───────────────┬── 故障負峰 末端反射
判讀：兩根波形最早分開的位置 = 故障點 簡單粗暴：哪里分叉，哪里就是故障
四、快速識別表（現場直接對照）
表格
故障類型 | 波形特征 | 反射極性 |
短路 / 低阻 | 第一個反射向下 | 負脈沖 |
斷線 / 開路 | 第一個反射向上 | 正脈沖 |
高阻閃絡 | 反射前有小下凹 | 正波帶坑 |
二次脈沖 | 兩根波形分叉處 | 負峰 |
電纜完好 | 中間無反射，只末端有 | 末端反射 |
五、最簡單記法（3 句話）
低壓脈沖：上對開、下對短
沖閃高阻：帶小坑，坑是故障點
二次脈沖：看分叉，分叉處定位
