電纜故障的性質與分類(1)

1．電纜故障從型式上可分為串聯與并聯故障

串聯故障指電纜一個或多個導體（包括鉛、鋁外皮）斷開；通常在電纜至少一個導體斷路之前，串聯故障是不容易發現的。并聯故障是導體對外皮或?qū)w之間的絕緣下降，不能承受正常運行電壓。實際的故障型式組合是很多的，圖1.1給出了可能性較大的幾種故障形式。例如：圖1.1.c所示，導體斷路往往是電纜故障電流過大而燒斷的，這種故障一般伴有并聯接地或相間絕緣下降的情況。實際發生的故障絕大部分是單相對地絕緣下降故障。

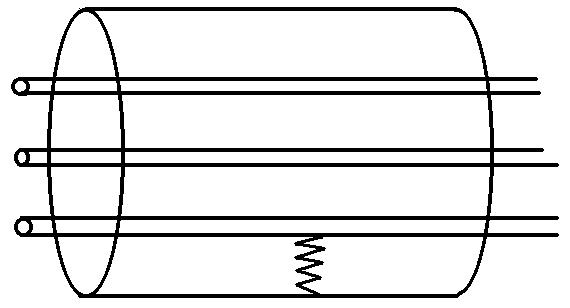

a. 一相對地

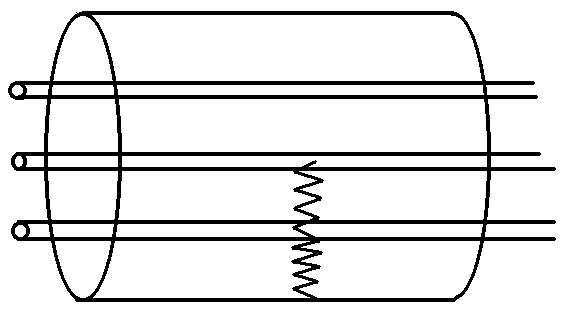

b. 兩相對地

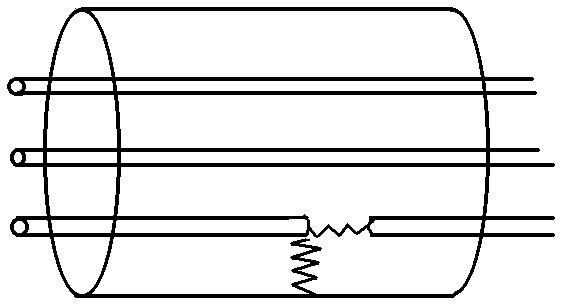

c.一相斷線并接地

圖1.1  幾種電纜故障形式

電纜故障點可用圖1.2所示電路來等效。Rf代表絕緣電阻，G是擊穿電壓為Vg的擊穿間隙，Cf代表局部分布電容，上述三個數值隨不同的故障情況變化很大，并且互相之間并沒有必然的聯系。

圖1.2  電纜故障等效電路

間隙擊穿電壓Vg的大小取決于放電通道的距離，電阻Rf的大小取決于電纜介質的碳化程度，而電容Cf的大小取決于故障點受潮的程度，數值很小，一般可以忽略。
